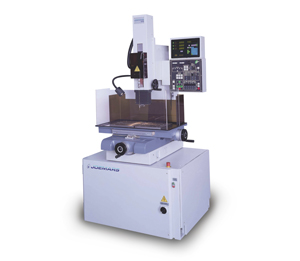

电火花 JM528DZ
- 机器规格
- 附件配备
- 机械特点
- 控制系统
- 加工实例
- 影片拨放
- 线上询问
机械规格
| 项目 | 单位 | JM528DZ |
|---|---|---|
| 工作台规格 | mm | 600 x 300 |
| X , Y 轴行程 | mm | 350 x 250 |
| Z 轴行程 | mm | 345 |
| W 轴行程 | mm | 200 |
| 导引轴行程 | mm | 150 |
| 最大工件重量 | kgs | 450 |
| 电极铜管管径 | mm | φ 0.2 - φ 3 .0 |
| 最大电极长度 | mm | 400 |
| 工作台至导引轴端距离 | mm | 25 - 375 |
| 加工液种类 | 蒸馏水 | |
| 水箱容量 | L | 10L x 2 |
| 机台净重 | kgs | 900 |
| 外观尺寸 | mm | 1090 x 1545 x 2070 |
电源箱规格
| 项目 | 单位 | JM528DZ |
|---|---|---|
| 电源电压 | 200 / 220 / 346 / 380 / 415 / 440 3 相交流 | |
| 最大电源消耗 | KVA 3.5 KVA | |
| 最大加工峰值电流 | A | 38 A |
| 放电条件代号 | 100 组 ( 0 ~ 99 ) | |
| 峰值电流设定 | A | 15 段 ( 0.3 A ~ 38 A ) |
| 电容设定 | 16 段 ( 0 ~ 15 ) | |
| 放电幅设定 | 99 段 ( 1 ~ 99 ) | |
| 休止幅设定 | 99 段 ( 1 ~ 99 ) | |
| 放电间隙设定 | 16 段 ( 1 ~ 16 ) | |
| 伺服灵敏度设定 | 100 段 ( 0 ~ 99 ) |
* 机械规格及设计若有变更，恕不另行通知。
标准配件
| 工具箱1 只 |
| 不锈钢工作夹具组1 组 |
| 标准电极头 ( 0.2 ~ 3.0 mm ) 1 只 |
| 眼膜 ( 1.0 mm ) 1 只 |
| 铜管 ( 黄铜 ) ( 1.0 mm × 300 L ) 10 支 |
| 止水胶块 ( 1.0 mm ) 10 只 |
| 水桶 ( 10 liter / D & DZ ) 2 个 |
| 滤网 2 个 |
特别配件
| 黄铜管 ( 0.3 ~ 300 L ) |
| 黄铜管 ( 0.5 ~ 3.0 mm × 300 L ) |
| 眼膜 ( 0.2 ~ 3.0 mm ) |
| 止水胶块 |
特点说明
| 100 组加工条件记忆：可储存 100 组之使用者加工条件。 |
| 6 种加工参数：包含峰值电流、电容、放电幅、休止幅、放电间隙及伺服灵敏度等。 |
| Fuzzy 加工条件选择功能：可透过加工材质、电极直径及电极损耗三种条件来选择最适用之加工条件。 |
| 内含三轴光学尺系统：X、Y 轴采用光学尺，Z 轴采用编码器。 |
| 五种警告灯号显示：深度到达、积炭、液位过低、SAFETY 及电极与工件短路等警告灯。 |
| 电极防撞装置。 |
| 寻边时 Z 轴座标自动归零功能。 |
| 深度到达电极自动回升功能：可经由光学尺显示器设定 HOME 位置、电极消耗及加工深度等资料，在加工深度到达时，电极之底部会自动上升至 HOME 位置。 |
| MOSFET 放电回路，适合各种钨钢、超硬合金、粉末合金之超硬钢材加工。 |
| 加工孔径由 0.2 MM 到 3 MM，球面及斜面之工件亦可加工。 |
| 积炭保护回路：加工中如遇加工不稳定，会自动调整休止幅，如积炭超过一定时间，则自动停止放电。 |
| 特殊高压 PUMP 设计，可快速喷水及回流，铜管电极瞬间不滴水。 |
| 加工中可暂停修改加工参数，而不会影响原先所储存之条件。 |
广泛之用途样品 1
| 线切割用工件之起始洞点之加工 |
广泛之用途样品 2
| 多孔之加工 |
广泛之用途样品 3
| 排气孔 / 冷却孔之加工 |
广泛之用途样品 4
| 铜电极之排渣孔之加工 |
广泛之用途样品 5
| 盲孔之加工 |
广泛之用途样品 6
| 困难斜面或曲面之加工 |
