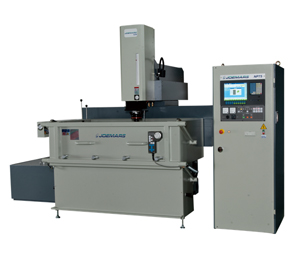

CNC 系列 JMNC1142+NP75+D1142
- 机器规格
- 附件配备
- 机械特点
- 控制系统
- 加工实例
- 影片拨放
- 线上询问
机台规格表
| 项目 | 单位 | JMNC1142 |
|---|---|---|
| 工作台尺寸 | mm | 900 x 650 |
| X 轴行程 | mm | 1150 |
| Y 轴行程 | mm | 400 |
| Z 轴行程 | mm | 350 |
| 工作台面至电极钣底端距离 | mm | 446 ~ 796 |
| 最大电极重量 | kgs | 150 |
| 最大工件重量 | kgs | 2000 |
| 油槽内容积 (W * D * H) | mm | 1500 x 900 x 430 |
| 机台净重 | kgs | 3400 |
| 机台外观尺寸 (W*D*H) | mm | 2165 x 2495 x 2660 |
油箱规格
| 项目 | 单位 | D1142 |
|---|---|---|
| 容积 | L | 1200 |
| Pump | HP | 0.85 HP * 2 pcs |
| 净重 | kgs | 300 |
| 过滤方式 | Paper * 4 pcs | |
| 油箱外观尺寸 ( W * D * H ) | mm | 1350 x 2000 x 1100 |
NP 系列电源箱规格表 ( PC-BASED 控制器 )
| 项目 | 单位 | NP75 |
|---|---|---|
| 最大加工电流 | A | 75 |
| 最大电源消耗 | KVA | 7 |
| 最快加工速度 | mm³/min | 610 |
| 最小电极消耗 | % | 0.20 |
| 最佳表面粗度 | μmRa | 0.20 |
| 净重 | kgs | 330 |
| 外观尺寸 (W x D x H) | mm | 680 x 1070 x 1820 |
* 机械规格及设计若有变更，恕不另行通知。
标准配件
| 滤油网 1 组 |
| 工具箱 1 个 |
| 喷油磁性座 1 组 |
| 电钻夹头 1 个 |
| 工件夹具组 1 组 |
| 标准电极头 1 个 |
| 石英工作灯 1 个 |
| 水平垫 1 组 |
特别配件
| 自动灭火器 |
| 永久磁座 |
| 加工液冷却器 |
| 自动更换电极装置 |
| C 轴 |
| 备用电路板 |
特点
| 工业级计算机 |
| 12.1” TFT LCD 彩色屏幕 |
| 可选择对话式或 GM 码编辑程序 |
| 背景编辑功能 |
| 宏程序功能 |
| 多国语言 |
| 加工路径显示 |
| 电子手轮定位及火花校模 |
| 多孔宏加工系统: 提供直线多孔 / 圆形多孔 / 弧形多孔 / 方阵多孔 / 任意多孔 |
| 多段修细模块 |
| 1000 组加工参数表，每组加工参数表可编辑 1000 组加工参数 |
| 17 种摇动及行星运动 |
| LWF 低消耗放电回路系统，可控制峰值电流之上升斜率，大幅降低电极之尖角消耗 |
| 追踪式休止幅控制回路系统，大幅降低加工中积碳之发生机率 |
| 盒式模块化设计，用户可自行维修及保养，大幅降低维修成本 |
