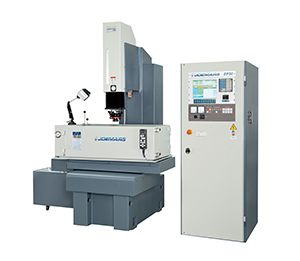

CNC 系列 JMNC43A+EP50+D43
- 机器规格
- 附件配备
- 机械特点
- 控制系统
- 加工实例
- 影片拨放
- 线上询问
CNC 系列机台规格表
| 项目 | UNIT | JMNC 43A |
|---|---|---|
| 工作台尺寸 | mm | 650 × 400 |
| X 轴行程 | mm | 400 |
| Y 轴行程 | mm | 300 |
| Z 轴行程 | mm | 350 |
| 工作台面至电极钣底端距离 | mm | 290 ~ 640 |
| 最大电极重量 | kgs | 75 |
| 最大工件重量 | kgs | 800 |
| 油槽内容积( W × D × H ) | mm | 1080 × 560 × 340 |
| 机台净重 | kgs | 1400 |
| 机台外观尺寸 ( W × D × H ) | mm | 1480 × 1900 × 2340 |
EP 系列电源箱规格表
| 项目 | UNIT | EP50 |
|---|---|---|
| 最大加工电流 | A | 50 |
| 最大电源消耗 | KVA | 4.5 |
| 最快加工速度 | mm³ / min | 390 |
| 最小电极消耗 | % | 0.20 |
| 最佳表面粗度 | µm Ra | 0.20 |
| 净重 | kg | 320 |
| 外观尺寸 ( W × D × H ) | mm | 680 × 1070 × 1820 |
CNC 系列油箱规格表
| 项目 | UNIT | D43 |
|---|---|---|
| 容积 | l | 320 |
| PUMP | HP | 0.5 HP × 1 |
| 净重 | kgs | 100 |
| 过滤方式 | 纸网 | |
| 油箱外观尺寸 ( W x D x H ) | mm | 850 × 1150 × 1100 |
* 机械规格及设计若有变更，恕不另行通知。
标准配件
| 滤油网 1 组 |
| 工具箱 1 个 |
| 喷油磁性座 1 组 |
| 电钻夹头 1 个 |
| 工作夹具组 1 组 |
| 标准电极头 1 个 |
| 工作灯 1 个 |
| 水平垫 1 组 |
| 三轴光学尺 ( 安装于机台 ) 1 组 |
特别配件
| 自动减火器 |
| 永久磁座 |
| 加工液冷却器 |
特点
| 铸件均采用高强度的铸铁铸造成型，并经退火处理且为对称性的结构设计，具有高刚性及良好的热平衡稳定性。 |
| 各轴使用高精度的滚珠螺杆，部分轴向使用大定位栓的螺杆预拉结构，因此在定位精度、机台刚性及运动特性上均极为优良。 |
| 各轴使用高精密度无余隙的滚珠 / 滚柱式轨道，提供高精度的轴向运行导引。 |
| 各轴轴承使用大角度的精密斜角滚珠轴承，确保轴向及径向的荷载所需，提供运转的顺畅度及精度。 |
| 工作台表面经硬化研磨处理，具有绝佳的耐磨耗性并提升使用寿命。 |
| 各轴均配置高精度及高解析度的光学尺，确保各轴的静态及动态的尺度精度。 |
| 先进的各轴传动机构，可提升放电加工效率、加工稳定性及加工精度。 |
| Z 轴配置电磁式制动器，即时提供 Z 轴制动所需。 |
| 机台的润滑系统使用大容量的注油器，配合高效率的润滑油回路，提供各轴可靠的给油，提升零件的使用寿命。 |
| 各轴采用包覆式的防护结构，确保操作人员的安全并防止粉尘或液体落入机台。 |
| 油槽及机头均有喷油或吸油装置，方便各种工件加工使用。 |
| 油槽液面高度控制采用无段式，方便快速设定油槽的给油高度。 |
| 油槽排油系统采用大口径的排油装置，能在极短时间内将油槽的加工油排至油箱。 |
| 油箱使用大流量的 PUMP，提供快速的油槽给油。 |
| 油箱内部采迷宫式隔间，能有效的提升加工油的洁净度。 |
| 油箱的过滤系统使用高效率的纸网过滤，提供快速且干净的加工油。 |
| 油箱配置压力表，即时提供过滤系统及管路内加工油流动是否正常的讯息。 |
| 部份机型的油箱底部配置高荷载能力的活动轮，方便油箱的移动，以便进行油箱内部的清理或维修。 |
| 简洁的机台 / 油箱 / 电源箱配置方式，减少占地面积且方便维修。 |
CNC EDM 电控特点
| EP CNC 控制器是一套PC-BASED CNC 控制器，人机介面采用工业级486-PC 架构，闭回路伺服放电加工系统采用高速32 位元DSP 独立处理，以达到最佳放电加工效率及高精准度。 |
| 直觉式图形，表格对话式，输入范围提示及检查，多段修细加工，圆周及矩阵多孔加工，编辑中直接观看副程式内容及选取副程式等等，提供模拟跑位加工/ 多段标记行加工/暂不加工行设定及软体行程保护功能，大幅提高编程效率及避免编程造成的失误。 |
| 提供注解行功能及常用词输入，USB碟档案汇入 / 汇出，可将专案有关资料输入，达到专案管理及备忘录功效。 |
软体功能
| 使用语文 : 英文 ∕ 中文 |
| 使用单位 : 英制 ∕ 公制 |
| 座标系统 : 机械座标、工作座标 |
| 手动模式 : 连续、寸动、不保护 |
| 手动增量进给 : 1∕10∕100 μm |
| 程式最大容量 : 1000 行 |
| 副程式层次 : 可达 5 层 |
| 程式编辑 : 对话式程式编辑 ( 输入数值说明提示及检查 ) |
| 档案汇入/ 汇出 : USB碟 FAT32/FAT16 |
| 寻边功能 : 寻机械原点 / 寻边 / 寻内孔中心 / 寻外孔中心 / 寻角落 / 火花校模 |
| 定位功能 : 机械座标定位、工作座标、座标设定、1/2XY |
| 加工功能 : 三轴直线 / 各式行星 / 锥形 / 扩孔 / 向量 / 矩阵多孔 / 圆周多孔 / IO开关 |
| 加工参数表 : 256 组 |
| 多段修细加工 : 100 组，每组 15 段 |
| 加工方式 : 模拟跑位/多段标记行加工 / 暂不加工行设定 / 一般加工 |
| 提供软体行程保护功能及是否启用设定. |
| 提供注解行功能及常用词输入 |
| 提供线上说明 |
硬体规格
| 控制箱电源 : AC 100V~240V ( 50Hz / 60Hz ) |
| 中央处理单元 ( CPU ) : 高速 32 位元工业级 486 PC |
| 显示器 : 彩色 VGA 800×600 |
| 键盘输入 : PS2 规格 |
| 控制轴数 : X、Y、Z 轴 |
| 硬式磁碟机 : CF Card |
| 伺服控制板 : 高速 32 位元 DSP 处理三轴闭回路伺服控制 |
| 讯号输入点 / 输出点 : DC24V 标准Ｉ48 点 / Ｏ48 点 ( 可扩充 ) |
| 系统介面及传输卡 : RS485 2 组 ( 其中一组连接 USB 碟读卡机 ) |
| USB 碟读卡机 : USB 碟 32GB 以内 ( USB 2.0 ) |
放电回路
| LWF 低消耗放电回路系统，可控制峰值电流之上升斜率，大幅降低电极之尖角消耗 |
| 追踪式休止幅控制回路系统，大幅降低加工中积碳之发生机率 |
| MOSFET 放电回路，大幅提升加工效率 |
| 盒式模组化设计，用户可自行维修及保养，大幅降低维修成本 |
系统设定单位
| 公制 - 最小输入单位 : 0.001 mm / 最小命令值 : 0.001 mm / 最大行程设定 : 9999.999 mm |
| 英制 - 最小输入单位 : 0.0001 inch / 最小命令值 : 0.0001 inch / 最大行程设定 : 999.9999 inch |
