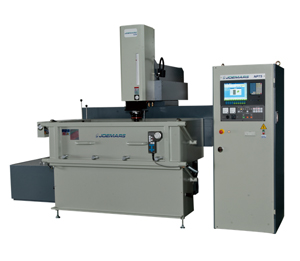

CNC 系列 JMNC1142+NP75+D1142
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
機台規格表
| 項目 | 單位 | JMNC1142 |
|---|---|---|
| 工作台尺寸 | mm | 900 x 650 |
| X 軸行程 | mm | 1150 |
| Y 軸行程 | mm | 400 |
| Z軸行程 | mm | 350 |
| 工作台面至電極鈑底端距離 | mm | 446 ~ 796 |
| 最大電極重量 | kgs | 150 |
| 最大工件重量 | kgs | 2000 |
| 油槽內容積 (W * D * H) | mm | 1500 x 900 x 430 |
| 機台淨重 | kgs | 3400 |
| 機台外觀尺寸 (W*D*H) | mm | 2165 x 2495 x 2660 |
油箱規格
| 項目 | 單位 | D1142 |
|---|---|---|
| 容積 | L | 1200 |
| Pump | HP | 0.85 HP * 2 pcs |
| 淨重 | kgs | 300 |
| 過濾方式 | Paper * 4 pcs | |
| 油箱外觀尺寸 ( W * D * H ) | mm | 1350 x 2000 x 1100 |
NP 系列電源箱規格表 ( PC-BASED 控制器 )
| 項目 | 單位 | NP75 |
|---|---|---|
| 最大加工電流 | A | 75 |
| 最大電源消耗 | KVA | 7 |
| 最快加工速度 | mm³/min | 610 |
| 最小電極消耗 | % | 0.20 |
| 最佳表面粗度 | μmRa | 0.20 |
| 淨重 | kgs | 330 |
| 外觀尺寸 (W x D x H) | mm | 680 x 1070 x 1820 |
* 機械規格及設計若有變更，恕不另行通知。
標準配件
| 濾油網 1 組 |
| 工具箱 1 個 |
| 噴油磁性座 1 組 |
| 電鑽夾頭 1 個 |
| 工件夾具組 1 組 |
| 標準電極頭 1 個 |
| 石英工作燈 1 個 |
| 水平墊 1 組 |
特別配件
| 自動滅火器 |
| 永久磁座 |
| 加工液冷卻器 |
| 自動更換電極裝置 |
| C 軸 |
| 備用電路板 |
特點
| 工業級電腦 |
| 12.1” TFT LCD 彩色螢幕 |
| 可選擇對話式或 GM 碼編輯程式 |
| 背景編輯功能 |
| 巨集程式功能 |
| 多國語言 |
| 加工路徑顯示 |
| 電子手輪定位及火花校模 |
| 多孔巨集加工系統: 提供直線多孔 / 圓形多孔 / 弧形多孔 / 方陣多孔 /任意多孔 |
| 多段修細模組 |
| 1000 組加工參數表，每組加工參數表可編輯 1000 組加工參數 |
| 17 種搖動及行星運動 |
| LWF 低消耗放電迴路系統，可控制峰值電流之上升斜率，大幅降低電極之尖角消耗 |
| 追蹤式休止幅控制迴路系統，大幅降低加工中積碳之發生機率 |
| 盒式模組化設計，用戶可自行維修及保養，大幅降低維修成本 |
