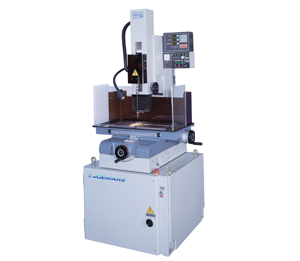

高速細孔放電加工機 JM528D
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
機械規格
| 項目 | 單位 | JM528D |
|---|---|---|
| 工作台規格 | mm | 600 x 300 |
| X , Y 軸行程 | mm | 350 x 250 |
| Z 軸行程 | mm | 345 |
| W 軸行程 | mm | 200 |
| 導引軸行程 | mm | 150 |
| 最大工件重量 | kgs | 450 |
| 電極銅管管徑 | mm | φ 0.2 - φ 3.0 |
| 最大電極長度 | mm | 400 |
| 工作台至導引軸端距離 | mm | 25 - 375 |
| 加工液種類 | 蒸餾水 | |
| 水箱容量 | L | 10L x 2 |
| 機台淨重 | kgs | 900 |
| 外觀尺寸 | mm | 1020 x 1545 x 2070 |
電源箱規格
| 項目 | 單位 | JM528D |
|---|---|---|
| 最大電流輸出 | 25A | |
| 尖峰電流設定 | 10 steps ( 0 - 9 ) | |
| 電容設定 | 10 steps ( 0 - 9 ) | |
| 放電幅設定 | 20 steps ( 0 - 19 ) | |
| 休止幅設定 | 20 steps ( 0 - 19 ) | |
| 放電間隙設定 | 10 steps ( 0 - 9 ) | |
| 伺服靈敏度設定 | 無段 ( 可變電阻控制 ) |
* 機械規格及設計若有變更，恕不另行通知。
標準配件
| 工具箱 1 只 |
| 不鏽鋼工作夾具組 1 組 |
| 標準電極頭 ( 0.2 ~ 3.0 mm ) 1 只 |
| 眼膜 ( 1.0 mm ) 1 只 |
| 銅管 ( 黃銅 ) ( 1.0 mm × 300 L ) 10 支 |
| 止水膠塊 ( 1.0 mm ) 10 只 |
| 水桶 ( 10 liter / D & DZ ) 2 個 |
| 濾網 2 個 |
特別配件
| 黃銅管 ( 0.3 ~ 300 L ) |
| 黃銅管 ( 0.5 ~ 3.0 mm × 300 L ) |
| 眼膜 ( 0.2 ~ 3.0 mm ) |
| 止水膠塊 |
特點說明
| 超性能細孔放電加工機，是特殊針對超硬材質鑽孔之設計，如超硬度鋼鐵或合金鋼，鎢鋼等….。 |
| 加工直徑範圍可由 0.2 ~ 3 mm。 |
| 超性能細孔放電加工機，特殊設計研發之放電迴路，可增加加工速度，良好的排渣，更低消耗，極具精密性。 |
廣泛之用途樣品 1
| 線切割用工件之起始洞點之加工 |
廣泛之用途樣品 2
| 多孔之加工 |
廣泛之用途樣品 3
| 排氣孔 / 冷卻孔之加工 |
廣泛之用途樣品 4
| 銅電極之排渣孔之加工 |
廣泛之用途樣品 5
| 盲孔之加工 |
廣泛之用途樣品 6
| 困難斜面或曲面之加工 |
