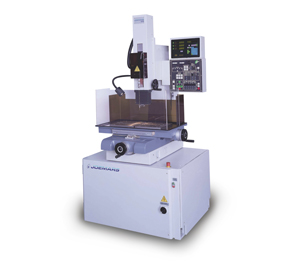

高速細孔放電加工機 JM528DZ
- 機器規格
- 附件配備
- 機械特點
- 控制系統
- 加工實例
- 影片撥放
- 線上詢問
機械規格
| 項目 | 單位 | JM528DZ |
|---|---|---|
| 工作台規格 | mm | 600 x 300 |
| X , Y 軸行程 | mm | 350 x 250 |
| Z 軸行程 | mm | 345 |
| W 軸行程 | mm | 200 |
| 導引軸行程 | mm | 150 |
| 最大工件重量 | kgs | 450 |
| 電極銅管管徑 | mm | φ 0.2 - φ 3 .0 |
| 最大電極長度 | mm | 400 |
| 工作台至導引軸端距離 | mm | 25 - 375 |
| 加工液種類 | 蒸餾水 | |
| 水箱容量 | L | 10L x 2 |
| 機台淨重 | kgs | 900 |
| 外觀尺寸 | mm | 1090 x 1545 x 2070 |
電源箱規格
| 項目 | 單位 | JM528DZ |
|---|---|---|
| 電源電壓 | 200 / 220 / 346 / 380 / 415 / 440 3 相交流 | |
| 最大電源消耗 | KVA | 3.5 KVA |
| 最大加工峰值電流 | A | 38 A |
| 放電條件代號 | 100 組 ( 0 ~ 99 ) | |
| 峰值電流設定 | 15 段 ( 0.3 A ~ 38 A ) | |
| 電容設定 | 16 段 ( 0 ~ 15 ) | |
| 放電幅設定 | 99 段 ( 1 ~ 99 ) | |
| 休止幅設定 | 99 段 ( 1 ~ 99 ) | |
| 放電間隙設定 | 16 段 ( 1 ~ 16 ) | |
| 伺服靈敏度設定 | 100 段 ( 0 ~ 99 ) |
* 機械規格及設計若有變更，恕不另行通知。
標準配件
| 工具箱 1 只 |
| 不鏽鋼工作夾具組 1 組 |
| 標準電極頭 ( 0.2 ~ 3.0 mm ) 1 只 |
| 眼膜 ( 1.0 mm ) 1 只 |
| 銅管 ( 黃銅 ) ( 1.0 mm × 300 L ) 10 支 |
| 止水膠塊 ( 1.0 mm ) 10 只 |
| 水桶 ( 10 liter / D & DZ ) 2 個 |
| 濾網 2 個 |
特別配件
| 黃銅管 ( 0.3 ~ 300 L ) |
| 黃銅管 ( 0.5 ~ 3.0 mm × 300 L ) |
| 眼膜 ( 0.2 ~ 3.0 mm ) |
| 止水膠塊 |
特點說明
| 100 組加工條件記憶：可儲存 100 組之使用者加工條件。 |
| 6 種加工參數：包含峰值電流、電容、放電幅、休止幅、放電間隙及伺服靈敏度等。 |
| Fuzzy 加工條件選擇功能：可透過加工材質、電極直徑及電極損耗三種條件來選擇最適用之加工條件。 |
| 內含三軸光學尺系統：X、Y 軸採用光學尺，Z 軸採用編碼器。 |
| 五種警告燈號顯示：深度到達、積炭、液位過低、SAFETY 及電極與工件短路等警告燈。 |
| 電極防撞裝置。 |
| 尋邊時 Z 軸座標自動歸零功能。 |
| 深度到達電極自動回升功能：可經由光學尺顯示器設定 HOME 位置、電極消耗及加工深度等資料，在加工深度到達時，電極之底部會自動上升至 HOME 位置。 |
| MOSFET 放電迴路，適合各種鎢鋼、超硬合金、粉末合金之超硬鋼材加工。 |
| 加工孔徑由 0.2 MM 到 3 MM，球面及斜面之工件亦可加工。 |
| 積炭保護迴路：加工中如遇加工不穩定，會自動調整休止幅，如積炭超過一定時間，則自動停止放電。 |
| 特殊高壓 PUMP 設計，可快速噴水及回流，銅管電極瞬間不滴水。 |
| 加工中可暫停修改加工參數，而不會影響原先所儲存之條件。 |
廣泛之用途樣品 1
| 線切割用工件之起始洞點之加工 |
廣泛之用途樣品 2
| 多孔之加工 |
廣泛之用途樣品 3
| 排氣孔 / 冷卻孔之加工 |
廣泛之用途樣品 4
| 銅電極之排渣孔之加工 |
廣泛之用途樣品 5
| 盲孔之加工 |
廣泛之用途樣品 6
| 困難斜面或曲面之加工 |
